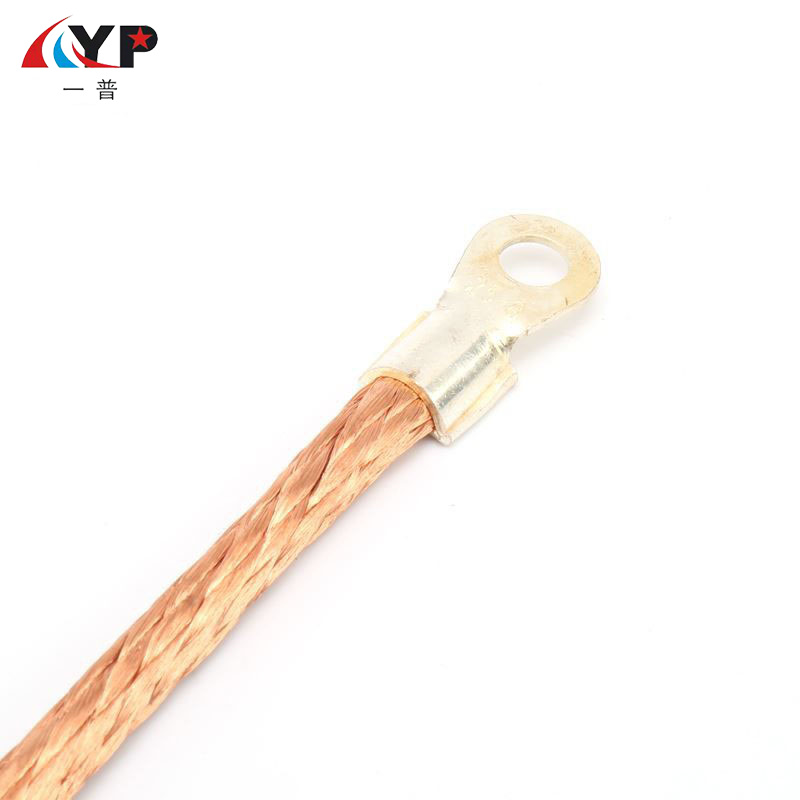

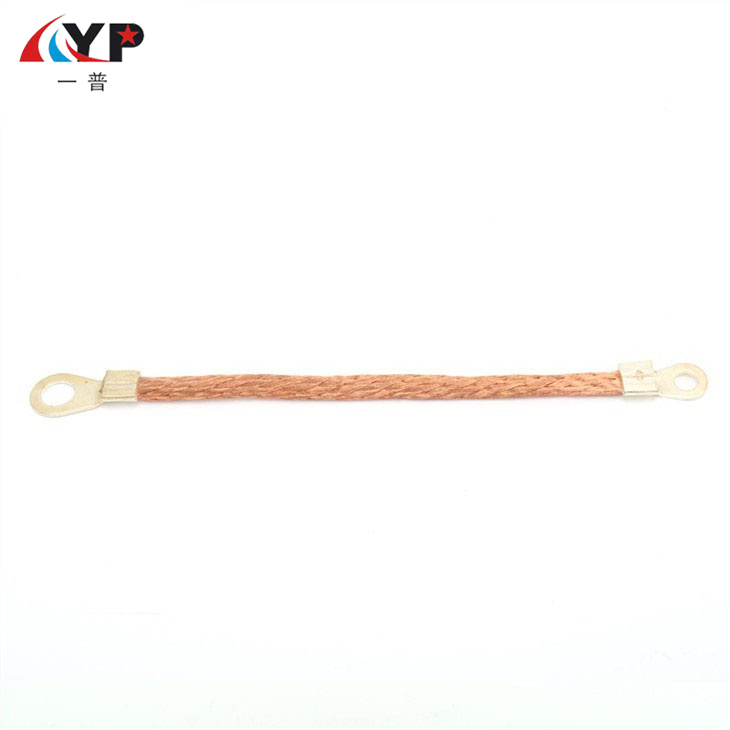

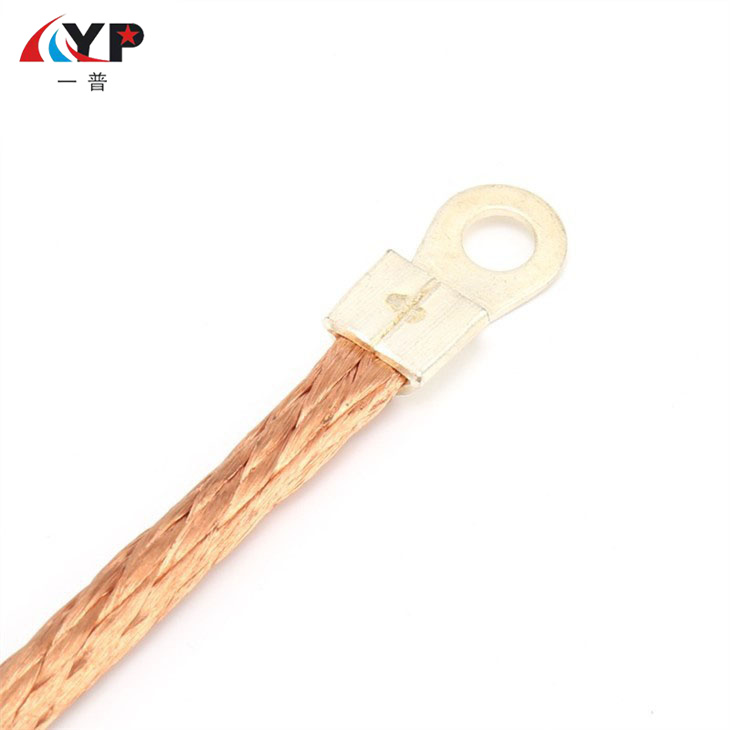

लग्सको साथ तामा ब्रेडेड कनेक्टरहरू

खण्ड मिमी²

संरचना

आकार मिमी

गणना गरिएको वजन

मानक

गणना गरियो

तारहरूको संख्या x तार x तहहरूको संख्या/ एकल तार व्यास

(मिमी)

चौडाइ

सन्दर्भको लागि मोटाई

(मिमी)

kg/km

नाममात्र क्रस खण्ड (मिमी')

निर्माण

तारहरूको संख्या x तार x तहहरूको संख्या/एकल तार व्यास(मिमी)

चौडाइ

मोटाई

(मिमी)

गणना गरिएको वजन

(kg/km)

नाममात्र क्रस खण्ड

(मिमी')

2

2.12

24x5x1/0.15

5.0

1.0

21

2.5

2.54

२५x६x १/०.१५

6.0

1.0

25.4

3.5

3.18

३६x६x १/०.१५

8.0

1.5

32

4

4.24

24x10x1/0 15

7.0

1.5

43

6

6.36

३६ X १० X १/० १५

१ १.०

1.5

64

8

8.45

४८ X १० X १/० १५

13.0

1.2

85

10

10.60

40 X 15 X 1/0 15

१ ५.०

2.0

106

10.18

४८ X १२ X १/० १५

16.0

1.5

102

12

१ २.७२

४८ X १५ X १/० १५

18.0

1.8

१ २८

16

16.96

४८x२०x १/०१५

22.0

2.0

१ ७०

20

21.20

४८x२५x १/०१५

25.0

2.0

212

25

25.45

४८x३०x १/०१५

28.0

3.0

254

25.45

४८x१५x२/० १५

20.0

3.5

254

35

33.93

६४x३०x १/०१५

40.0

2.2

340

33.93

४८ X २० X २/० १ ५

26.0

3.2

340

50

50.87

६५x४५x १/०.१५

50.0

3.0

510

50.87

४८ X ३० X २/०.१ ५

30.0

3.2

510

50.89

४८ X २० X ३/०.१५

28.0

4.8

510

75

76.34

९६x४५x १/०.१५

32.0

3.5

765

76.34

४८ X ३० X ३/०.१५

36.0

5.0

765

95

95.00

४८ X २८ X ४/०.१५

35.0

6.0

950

100

100.09

९६x५९x १/०.१५

80.0

4.0

1000

120

127.23

४८ X ३० X ५/०.१५

42.0

7.0

1272

नाममात्र क्रस खण्ड (मिमी²)

गणना गरिएको क्रस-सेक्शनल क्षेत्र (मिमी²)

निर्माण

गणना गरियो

बाहिरी व्यास (मिमी)

DC प्रतिरोध Ω/किमी ≤

गणना गरिएको वजन

Kg/km

कुल एकल तारहरूको संख्या

तारहरूको संख्या x तारहरूको संख्या एकल तारको नाममात्र व्यास (मिमी)

TS

TSX

0.063

0.0628

32

३२/०.०५

0.5

288

0.586

0.08

0.0785

40

४०/०.०५

0.55

231

0.733

0.10

0.0982

50

५०/०.०५

0.6

184

0.917

0.125

0.124

63

६३/० ०५

0.65

146

1.16

0.16

0.165

84

७X१२/०.०५

0.7

111

1.55

0.20

0.206

105

७ X १५/०.०५

0.8

88.7

1.92

0.25

0.247

126

७ X १८/०.०५

1.0

74.0

2.33

0.315

0.316

160

७X २३/०.०५

1.1

57.8

2.95

0.40

0.399

203

७ X २९/०.०५

1.2

45.8

3.76

0.50

0.495

252

१२ X २१/०.०५

1.3

37.0

4.69

0.63

0.636

324

१२ X २७/०.०५

1.5

28.9

6.02

0.80

0.801

408

१२ X ३४/०.०५

1.6

22.9

7.58

1.00

0.990

504

१२ X ४२/०.०५

1.8

18.6

9.37

1.25

1.268

646

१९ X ३४/०.०५

2.0

14.5

12.1

1.6

1.567

798

१९ X ४२/०.०५

2.2

11.8

14.9

2.0

2.015

1026

१९ X ५४/०.०५

2.4

9.16

19.2

2.5

2.500

1273

१९x६७/०.०५

2.7

7.38

23.8

3.15

3.144

817

१९ X ४३/०.०७

3.0

5.87

29.9

4.0

4.022

1045

१९ X ५५/०.०७

3.3

4.59

38.3

5.0

1.927

1292

१९ X ६८/०.०७

3.8

3.71

47.3

6.3

6.288

1634

१९ X ८६/०.०७

4.3

2.93

59.8
